【知识】浅谈万博体育网址下载电站组件安装施工工艺

来源:华阳万博体育网址下载检测作者:黄泽桐


一、安装前的准备工作

施工准备工作是保证的工程顺利施工、全面完成各项指标的重要前提,是一项有计划、有步骤、有阶段性的工作,不仅在施工前,而且贯穿于施工全过程。

  • 技术准备

  • 熟悉、会审图纸。图纸是工程的语言,施工的依据。开工前,施工人员首先应熟悉施工图;了解设计内容及设计意图纸、明确工程所采用的设备和材料、明确图纸所提出施工要求、分项工程和主体工程以及其他安装工程的交叉配合以便及早采取措施,不与其他工程发生位置冲突。

    复核图纸内容和材料,根据现场情况(照片、测量数据),进行施工辅料的准备。

    对主要设备和辅材进行复核;加深对图纸的消化和理解,如发现不符合的地方,及时向设计人员提出合理化的建议。如有不十分清楚的地方,及时向设计部门进行咨询,做到心中无疑问。根据工程合同、设计图纸,抓紧时间组织人员做好以下的施工准备工作:

    1、进场初期,进行施工图深化设计,如预埋阶段、安装前期等,解决好图纸设计及现场存在的问题。

    2、绘制太阳能组件、桥架、接线箱、万博manbet手机客户端等比较复杂点的综合布置情况,避免到安装施工时管道碰撞、交叉而影响施工质量及观感质量。

    3、熟悉现场,规划施工总平面部署,编制施工组织设计或施工方案。送交监理、甲方审核,确保方案的可行性。

    4、根据施工组织设计、施工进度计划编制材料用料量、材料计划,以确保材料满足施工进度要求。

    5、熟悉与工程有关的其他技术资料,如施工及验收规范、技术规程、质量检验评定的资料,如安装使用说明书、产品合格证、试验记录数据等。

    6、  编制施工方案。在全面熟悉施工图纸的基础上,依据图纸并根据施工现场情况、技术力量及技术装备情况,综合作出合理的施工方案。

  • 太阳能方阵总体施工工序流程:

  • 1、水泥管桩

    2、方阵支架拼装

    3、太阳能电池组件安装

    4、安装太阳能组件之间的固定件

    5、整体调整,做到横平竖直、间隔均匀,做到整体美观

    6、直流汇流箱安装

    7、直流汇流箱或交流汇流箱接线

    8、线缆固定

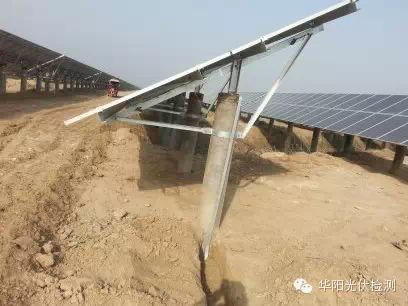

    四、施工安装过程——打桩及支架


    1、测量——画线——定位——压桩——复测

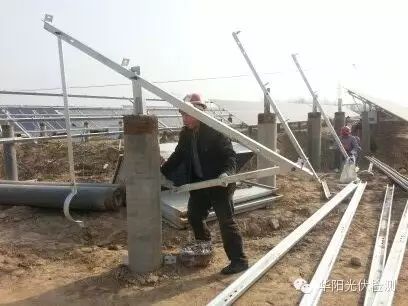

    2、施工安装过程——支架安装

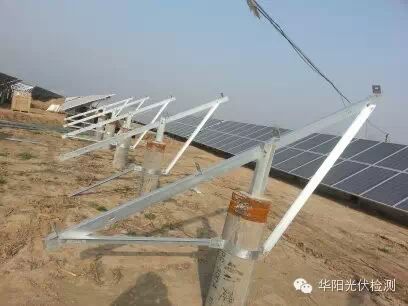

    3、测量——固定——焊接主支架——复验——支架包箍固定在水泥桩上——上横单——上斜梁——角度仪检测——上檩条——拉筋(下图为监理复测角度是否为32度)

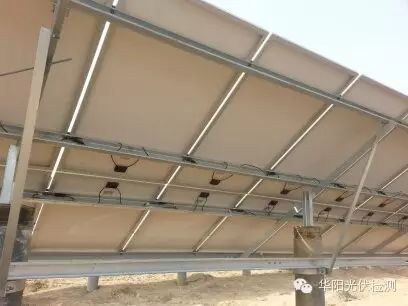

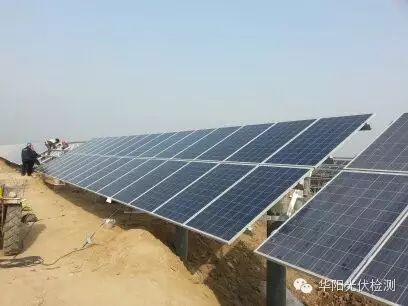

    4、施工安装过程——太阳能组件安装

    放线——太阳能组件安装——太阳能组件之间的固定——整体调整,做到横平竖直、间隔均匀,做到整体美观。

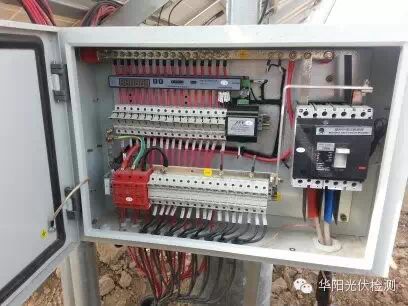

    5、汇流箱的安装、接线

    直流汇流箱(或组串逆变箱、交流汇流箱)

    按图纸尺寸要求固定在水泥管桩上(螺栓紧固)——箱体接地——直流箱组串连线(线经、制作符合规范要求)——钢管口径封堵——线缆固定。


    五、隐蔽工程——接地沟及电缆沟开挖

    按图开挖宽  800mm×深700-1000mm——验收——接地排焊接(按焊接工艺)接地排防腐——填土(100mm——放电缆——填土(100mm——485电缆——回填前验收——回填。


    六、其他要求:螺栓(重点)

    1、应按设计图纸及验收规范,核对螺栓等级、规格和数量,匹配使用,不得以小代大。

    2、应采用有标识的容器将螺栓进行分类,防止因螺栓混放造成错用。

    3、对因特殊原因临时代用的螺栓做好记录并及时更换。

    4、螺栓紧固时其最大力矩不宜大于紧固力矩最小值的120%

    5、紧固螺栓宜使用套筒工具,应检查螺帽底部光洁度,采取防止螺杆转动的措施。

    6、一螺栓应采用二平一弹;螺丝拧紧后应露出三至五牙。

    7、螺栓紧固时应严格责任制,实行质量跟踪制度。
